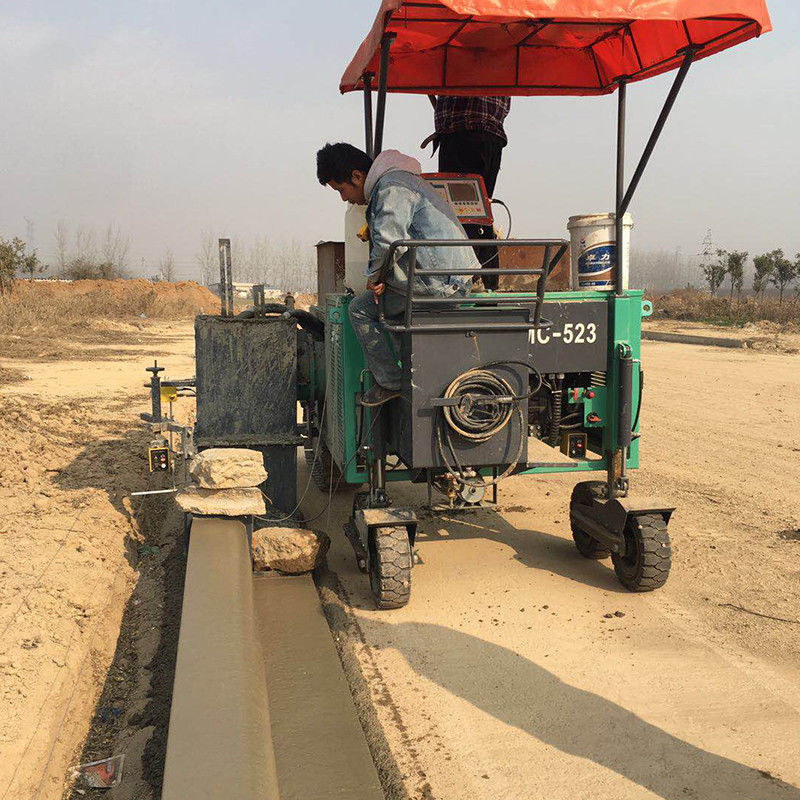

Máy đúc rãnh bê tông SMC-523 để thi công kênh thoát nước ven đường

Máy đúc bê tông trượt SMC-523 được thiết kế cho các cấu hình bê tông như lề đường và các công trình liên quan đến thoát nước, tùy thuộc vào khuôn đã chọn và bản vẽ dự án. Máy kết hợp di chuyển bằng thủy lực, hệ thống bánh xích và thiết bị cấp liệu bằng vít xoắn để hỗ trợ tạo hình bê tông dọc theo các đường thi công đã chuẩn bị.

Các kênh thoát nước ven đường yêu cầu kích thước phù hợp, cấu hình nhất quán và độ dốc dọc được thiết kế để nước có thể chảy theo ý muốn. Các phương pháp thi công truyền thống có thể liên quan đến nhiều hoạt động ván khuôn và điều chỉnh thủ công. Đối với các đoạn kênh lặp lại, máy đúc bê tông trượt có thể cung cấp một quy trình thi công thay thế bằng cách cấp bê tông vào khuôn chuyên dụng và tạo hình cấu hình liên tục.

SMC-523 có phạm vi chiều rộng đúc được liệt kê là 0–1.250 mm và phạm vi chiều cao đúc là 0–500 mm. Hệ thống lái, kiểm soát độ dốc và độ nghiêng dựa trên cảm biến có thể giúp người vận hành đi theo đường và cao độ thiết kế. Trước khi chọn máy cho dự án thoát nước, người mua nên cung cấp mặt cắt ngang của kênh, độ dốc yêu cầu, hỗn hợp bê tông và điều kiện công trường để xác nhận khả năng tương thích của khuôn.

• Tạo hình bằng khuôn chuyên dụng: Hỗ trợ thi công cấu hình bê tông dựa trên khuôn đã chọn.
• Thiết bị cấp liệu bằng vít xoắn: Giúp phân phối bê tông vào khu vực tạo hình và cải thiện hiệu quả cấp liệu.
• Di chuyển bằng thủy lực trên bánh xích: Cung cấp lực kéo và diện tích tiếp xúc lớn trên các bề mặt đã chuẩn bị phù hợp.
• Kiểm soát dựa trên cảm biến: Hỗ trợ điều chỉnh lái, độ dốc và độ nghiêng trong quá trình vận hành.
• Hai mạch rung tiêu chuẩn: Thông số kỹ thuật của máy liệt kê hai mạch giao diện rung.
• Màn hình vận hành LCD: Giúp người vận hành theo dõi trạng thái làm việc và các chỉ báo lỗi.
• Hệ thống xả nước áp lực cao: Hỗ trợ làm sạch sau ca thi công.

Các cống thoát nước ven đường và lề đường bê tông được thiết kế để thu gom và dẫn nước mặt. Nếu cấu hình kênh, mặt cắt ngang hoặc độ dốc dọc không khớp với bản vẽ kỹ thuật, công trình thoát nước có thể không hoạt động như dự kiến. Việc cấp bê tông không đều và tạo hình không nhất quán cũng có thể làm tăng nhu cầu sửa chữa thủ công.

Điều kiện thi công có thể thay đổi dọc theo tuyến đường. Nhà thầu có thể gặp phải những thay đổi trong việc chuẩn bị nền đường, không gian làm việc hạn chế, kích thước kênh khác nhau và lối vào hạn chế để giao vật liệu. Do đó, thiết bị được chọn phải phù hợp với hình dạng kênh thực tế và điều kiện công trường thay vì chỉ dựa vào mô tả máy chung chung.

Máy đúc bê tông trượt phù hợp nhất khi dự án có các cấu hình bê tông lặp lại và khuôn có thể được thiết kế để phù hợp với tiết diện yêu cầu.

SMC-523 sử dụng khuôn chuyên dụng để tạo hình cấu hình bê tông yêu cầu. Thiết bị cấp liệu bằng vít xoắn giúp phân phối bê tông, trong khi hệ thống rung hỗ trợ quá trình tạo hình. Hệ thống lái, kiểm soát độ dốc và độ nghiêng dựa trên cảm biến có thể giúp người vận hành duy trì đường và cao độ đã lên kế hoạch.

Đối với các dự án kênh thoát nước, thiết kế khuôn đặc biệt quan trọng. Trước khi sản xuất, nhà thầu nên xác nhận chiều rộng đáy kênh, chiều rộng đỉnh, chiều sâu, độ dốc hai bên, độ dày thành và độ dốc dọc. Các kích thước này phải được kiểm tra với cấu hình máy và khuôn thực tế.

Các kích thước được liệt kê của SMC-523 là phạm vi làm việc của máy, không phải là sự đảm bảo rằng mọi hình dạng kênh có thể được sản xuất mà không có khuôn phù hợp. Các yêu cầu về cấu hình tùy chỉnh nên được xem xét trước khi hoàn tất đơn đặt hàng.

Kích thước và trọng lượng cuối cùng phụ thuộc vào cấu hình. Xác minh khuôn và cấu hình thi công yêu cầu trước khi đặt hàng.

Tùy thuộc vào khả năng tương thích của khuôn, SMC-523 có thể được xem xét cho:

• Kênh thoát nước bê tông ven đường
• Mương bê tông dọc theo đường vào
• Công trình thoát nước bên cạnh đường nông thôn
• Cấu hình thoát nước ven đường trong các dự án liên quan đến đường cao tốc
• Các kênh bê tông hẹp và cấu hình cạnh lặp lại

Đối với các dự án ở nước ngoài, người mua cũng nên xem xét các arrangements trộn bê tông, cung cấp cốt liệu, nguồn nước, khả năng tiếp cận vận chuyển và hỗ trợ bảo trì.

1. Cung cấp bản vẽ kênh: Bao gồm mặt cắt ngang, chiều sâu, chiều rộng, độ dày thành và độ dốc hai bên.
2. Xác nhận độ dốc dọc: Nêu rõ độ dốc thiết kế và cách thiết lập trên công trường.
3. Mô tả hỗn hợp bê tông: Bao gồm độ sụt hoặc độ nhất quán, kích thước cốt liệu và yêu cầu cốt thép nếu có.
4. Kiểm tra phạm vi làm việc của máy: Xác nhận cấu hình kênh tương thích với khuôn đã chọn.
5. Đánh giá điều kiện tiếp cận và di chuyển: Giải thích điều kiện mặt đất, chiều rộng tuyến đường và không gian làm việc.
6. Thảo luận về kiểm soát và hỗ trợ: Xác nhận kiểm soát độ dốc và độ nghiêng yêu cầu, tùy chọn động cơ, phụ tùng thay thế và đào tạo người vận hành.
