Hệ thống cân bằng siêu âm tự động SMC-8448 CANbus Communication

Hệ thống cân bằng tự động siêu âm dựa trên công nghệ vi xử lý tiên tiến và áp dụng công nghệ bus CAN để đảm bảo an toàn của hệ thống ở mức độ cao nhất.Nó phù hợp với điều kiện làm việc đặc biệt như nhiễu điện từ mạnh, nhiệt độ cao, độ ẩm cao, và bụi cao trên trang web kỹ thuật, và công việc ổn định hơn. , là một hệ thống điều khiển linh hoạt và hiệu quả. Hệ thống cân bằng siêu âm là một công cụ hỗ trợ quan trọng cho người dập đường.nó đã dần dần thay thế các dụng cụ làm bằng truyền thống khác, cung cấp một sự đảm bảo mạnh mẽ hơn cho máy móc đường bộ để tiếp tục cải thiện chất lượng xây dựng.

đặc điểm

Đặc điểm hiệu suất hệ thống:

1. Giao diện của hệ thống được trang bị khả năng chịu lỗi và chức năng bảo vệ quá tải để ngăn ngừa dụng cụ bị hư hỏng do lỗi giao diện hoặc mạch ngắn tải.

2Phần mềm hệ thống có thể được nâng cấp vô thời hạn.

3Hệ thống có chỉ báo tình trạng hoạt động và chức năng tự chẩn đoán lỗi, và lỗi cảm biến hoặc cáp là rõ ràng trong một cái nhìn.

4. Khi hệ thống thất bại, nó sẽ tự động khóa xi lanh.

Đặc điểm thể chế:

1. Đứng gấp

2. Nó là thuận tiện để điều chỉnh vị trí tương đối với các paver

3. ống hình vuông hợp kim nhôm cường độ cao quy mô lớn đảm bảo độ cứng và nhẹ

4. Chất hấp thụ cú sốc độc đáo

Tính năng điều khiển:

1. Máy điều khiển chùm cân bằng 8448 sử dụng màn hình LCD màu có kích thước lớn, chỉ thị biểu tượng trực quan và giao diện điều khiển người máy rất tốt.

2Thiết kế nút cảm ứng, thuận tiện và vận hành nhanh. màn hình LCD độ sáng cực cao, phù hợp để sử dụng ngoài trời dưới ánh sáng mạnh.

3. Nó áp dụng chế độ điều khiển kỹ thuật số và tạo thành một mạng điều khiển với các cảm biến bằng cách sử dụng giao thức CAN-bus. Nó tương thích với các cảm biến kỹ thuật số CAN khác nhau trên máy dẻo và máy xay,như độ dốc dọc, độ dốc ngang, và cảm biến cáp, và có khả năng mở rộng mạnh mẽ. .

4Màn hình LCD hiển thị dữ liệu thời gian thực, và tất cả các giao diện hoạt động đều bằng tiếng Trung Quốc hoặc thông báo đồ họa, làm cho nó dễ dàng hơn để làm chủ và thuận tiện hơn để sử dụng.

5Hệ thống có chức năng tự chẩn đoán của riêng mình, và các lỗi của hệ thống rõ ràng ngay trên màn hình hiển thị.

6Nó hoàn toàn thay thế với cùng một loại sản phẩm thương hiệu nhập khẩu và có thể được sử dụng cho máy nhựa, máy xay, máy đánh giá và các thiết bị khác.

nguyên tắc

Nguyên tắc của ánh sáng cân bằng: cảm biến đo bề mặt đường ở nhiều điểm và gửi nó đến bộ điều khiển thông qua truyền CAN-bus, and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), phát ra tín hiệu điện để điều khiển xi lanh làm ngang, để đạt được mục đích điều khiển tự động hoạt động của xi lanh làm ngang.

Các thông số kỹ thuật:

Điện áp hoạt động: 10V ~ 30V ((DC)

Loại truyền thông: CANbus

Dòng điện đầu ra của bộ điều khiển: 5A (với chức năng bảo vệ quá điện)

Phong trào điện áp cho phép: +/-10%

Chế độ đầu ra: đầu ra chuyển đổi: PNP/NPN, dòng điện tối đa 3A

Điện lượng tỷ lệ: PNP, dòng điện tối đa 2,5A

Giao thức giao diện CAN: ISO 11898-24V, 125 kBit/s

Tần số đầu ra: 2HZ

Phạm vi đo siêu âm: 20cm~100cm

Độ phân giải: 0,2mm

Tần số thăm dò siêu âm: 120KHZ

Phạm vi nhiệt độ làm việc: -20°C ~ +85°C

Lớp bảo vệ: IP67

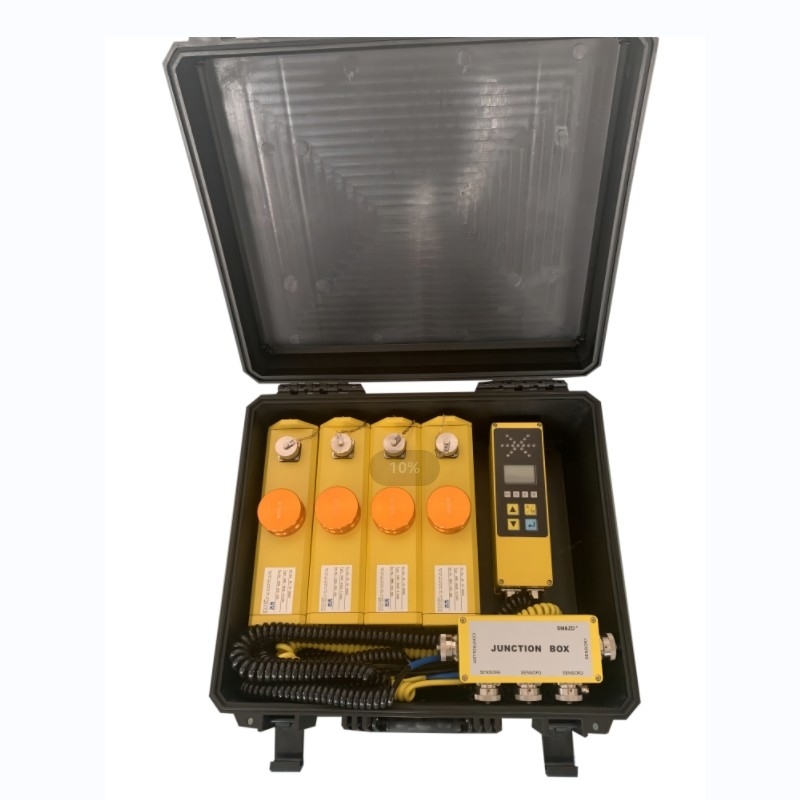

Cấu hình sản phẩm:
